Etapes dans la construction d'un HTPC "fait maison" :-)


Le boîtier est réalisé en médium de 10 mm  d'épaisseur. : pas cher, facile à travailler, même avec des outils sommaires et bon isolant sonore.

Le boîtier comporte deux compartiments. Un compartiment principal où seront placés la carte mère, l'alimentation, les lecteurs de médias amovibles et un compartiment où seront placés les disques durs. Il était initialement prévu de placer l'alimentation dans un compartiment séparé, d'où la présence de la découpe dans le flanc droit, prévu pour accueillir le ventilateur de 12 cm déstiné à refroidir l'alimentation.

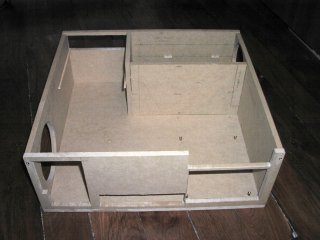

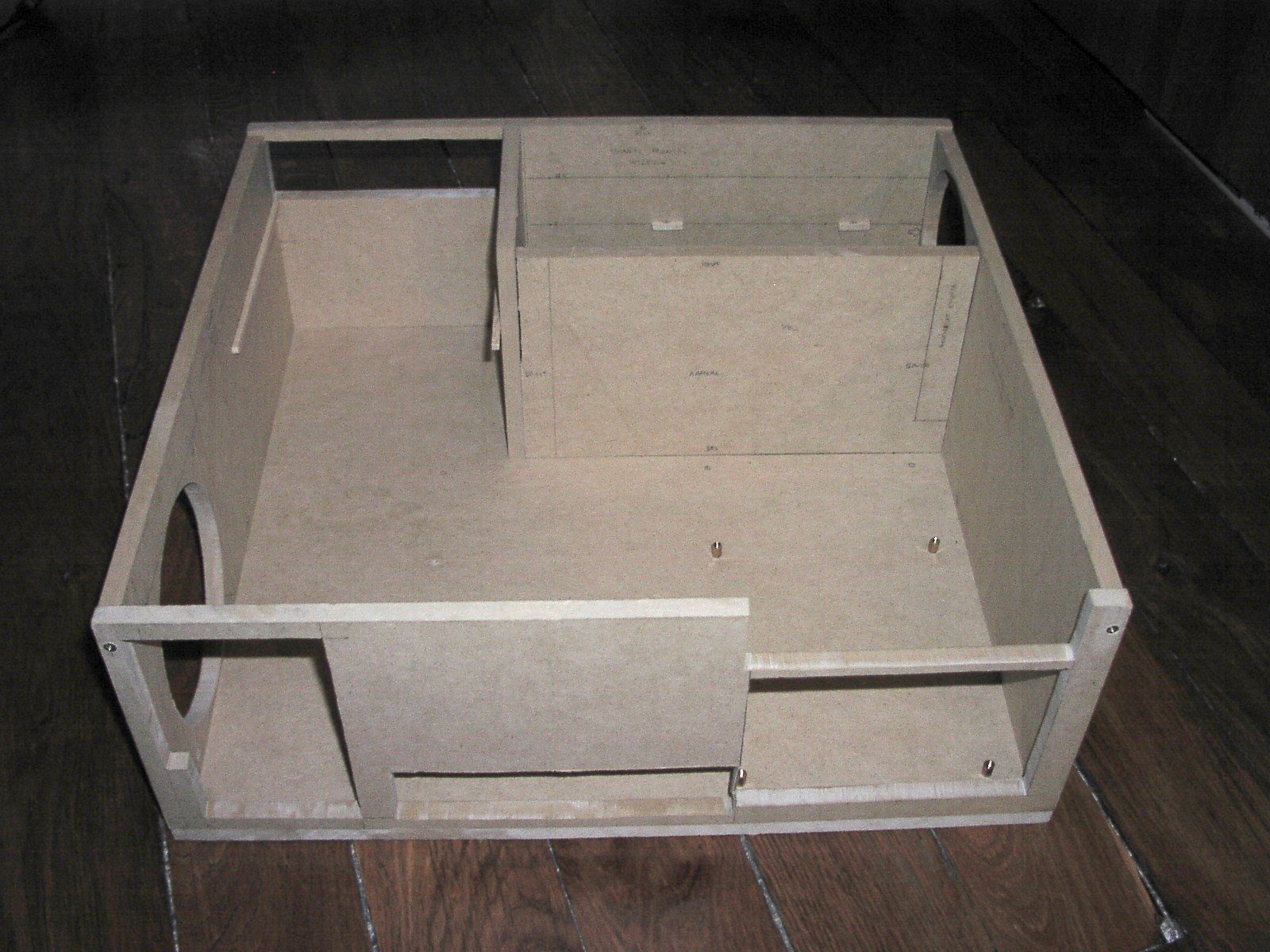

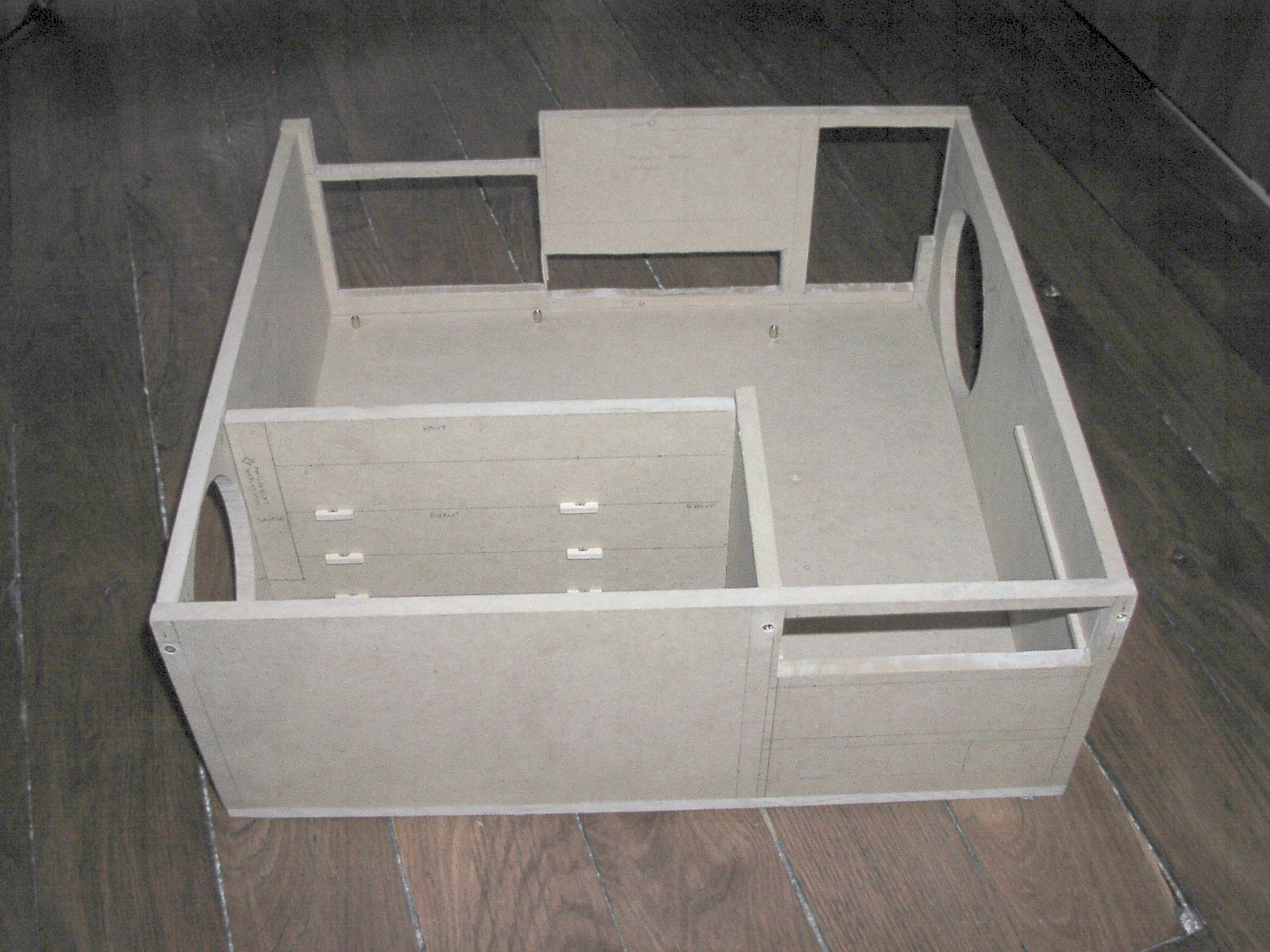

Face avant, boîtier ouvert.
Sur cette image, on voit la face avant avec la découpe pour accueillir le lecteur de DVD, le compartiment  pour les disques à gauche avec une ouverture pour le ventilateur de 12 cm en extration pour refroidir les disques.

Face arrière, boîtier ouvert.
Vue de la face arrière avec, de gauche à droite, la découpe pour l'alimentation, les connecteurs de la carte mère et les cartes d'extension AGP et PCI. On voit également, derrière la découpe pour DVD en face avant les baguettes qui serviront de support pour le lecteur.

Face droite, boîtier ouvert.
Vue du boîtier depuis la face droite.

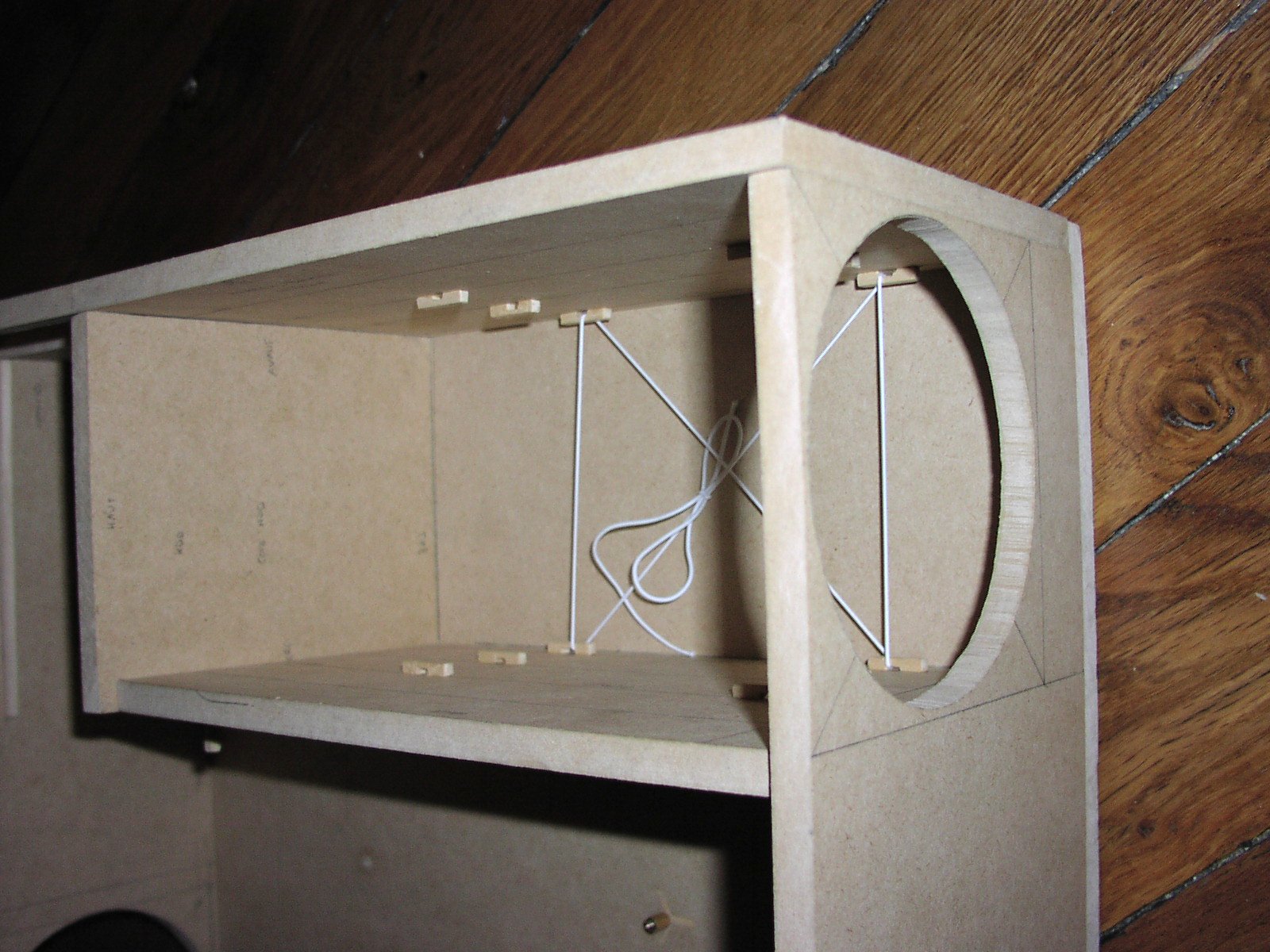

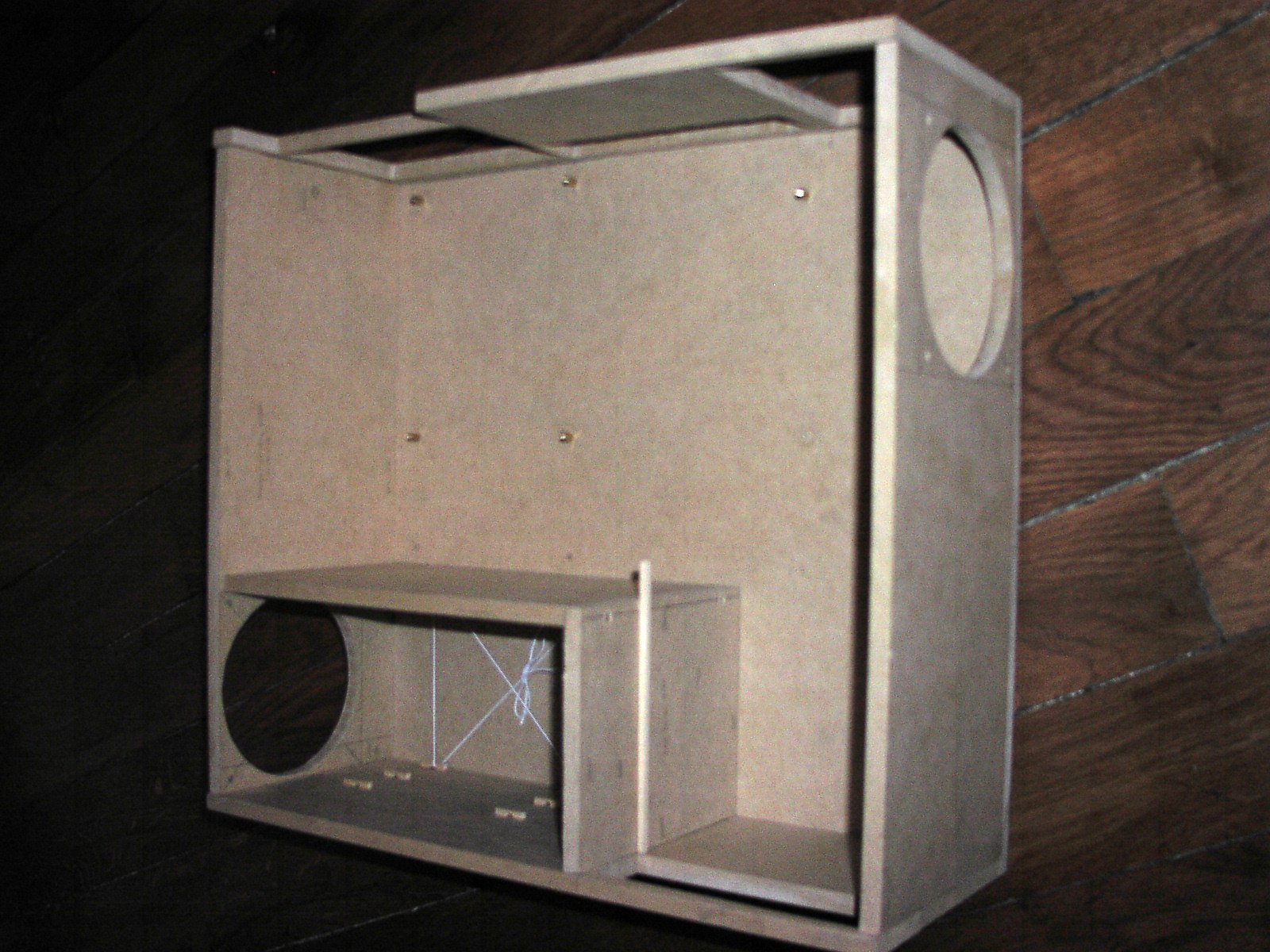

Face gauche, boîtier ouvert. Détail du compartiment à disques durs et du support du 1er disque.
Vue détaillée du compartiment à disques durs avec le système à base d'élastique de mercerie pour fixer (poser, en fait) les disques durs. Ce système permet de découpler les disques du boîtier.

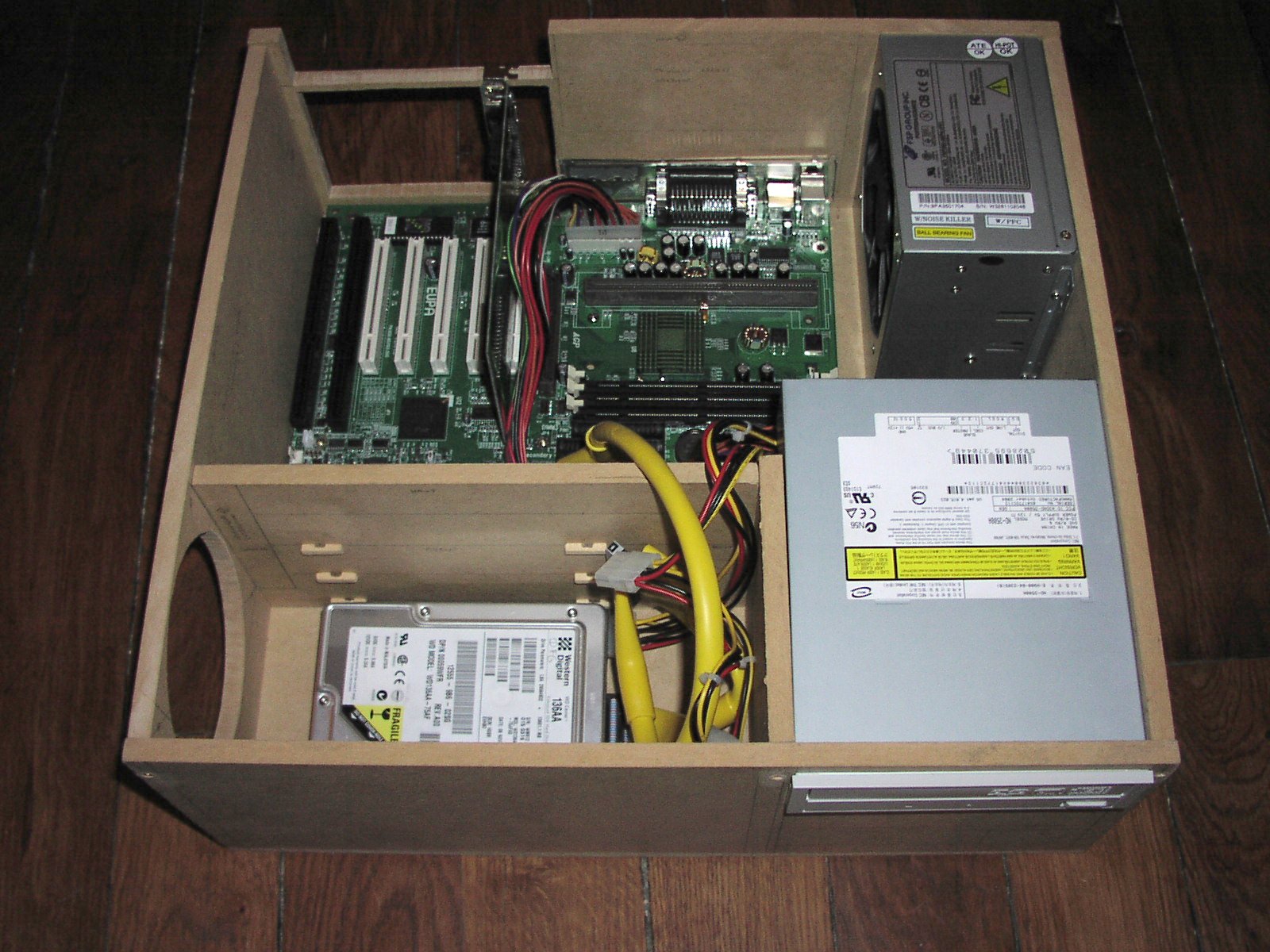

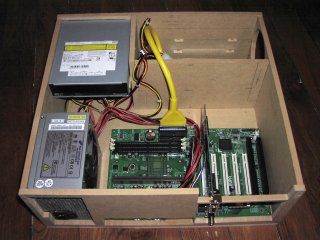

Face avant, boîtier ouvert et éléments en place.
Vue d'ensemble avec les éléments en place. L'alimentation et le DVD sont les éléments qui seront utilisés dans le montage final, alors que le disque dur et la carte sont des pièces de récupération utilisées pour avoir une guide quant aux dimensions à respecter. Cette carte mère est plus petite que la carte utilisée dans le montage final mais elle permet malgré tout de repérer l'emplacement des découpes pour les connecteurs et les cartes d'extension.

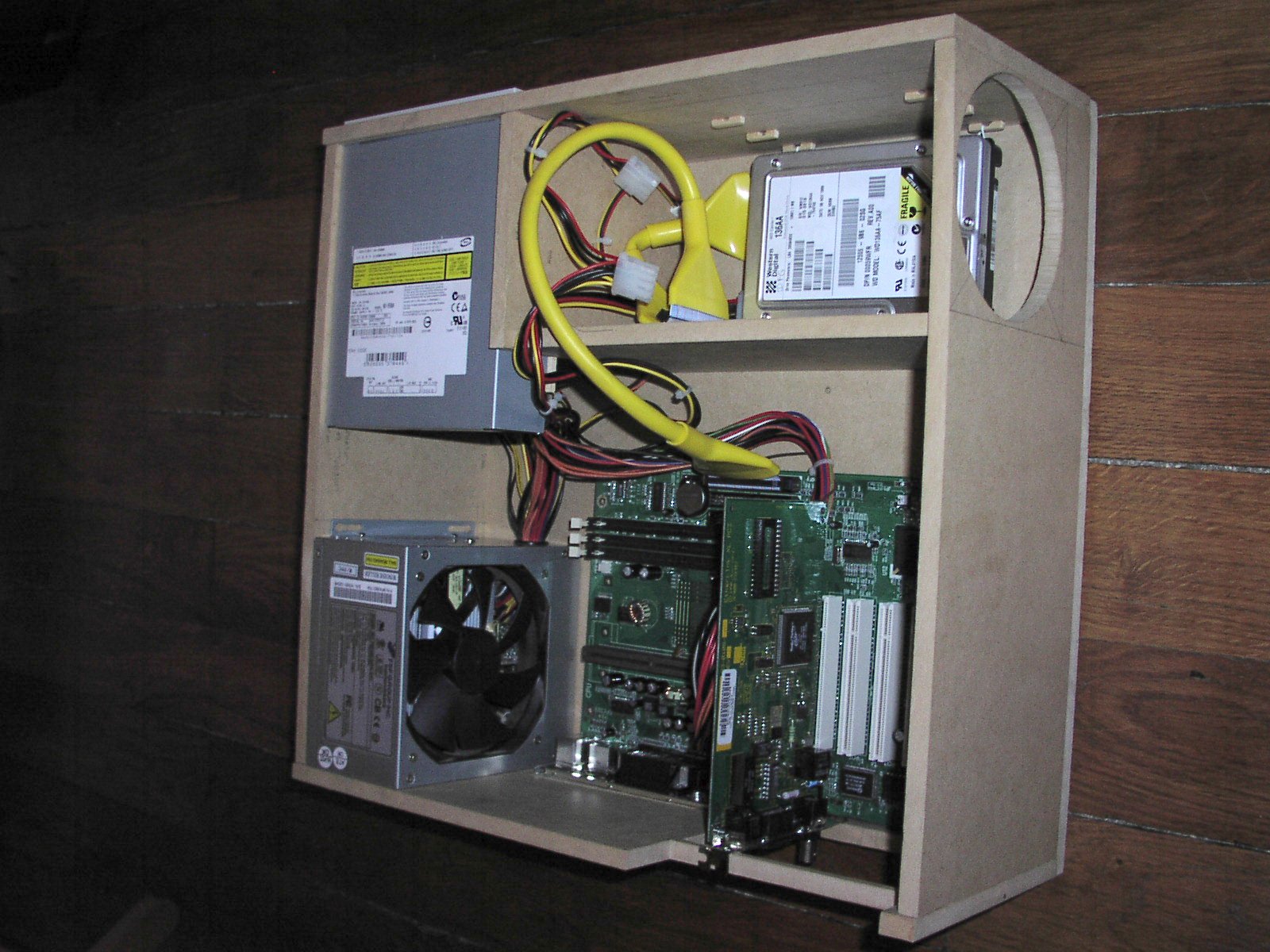

Face arrière, boîtier ouvert et éléments en place.
Vue d'ensemble depuis la face arrière.

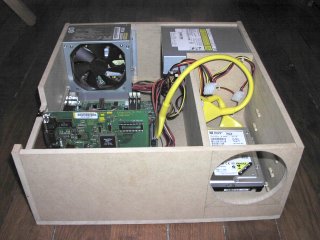

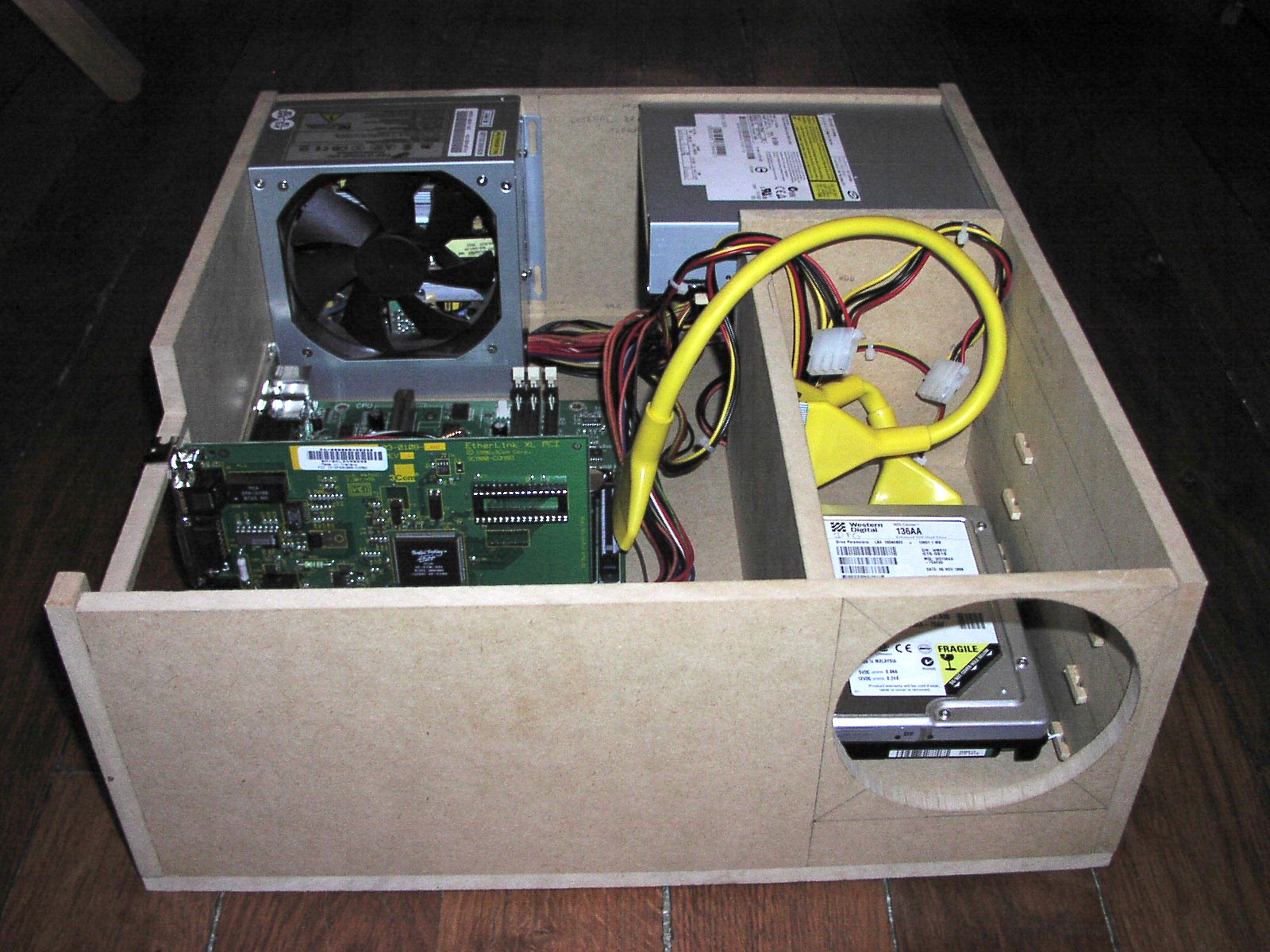

Face gauche, boîtier ouvert et éléments en place.
Vue d'ensemble depuis la façe gauche.

Face gauche, boîtier ouvert et éléments en place.
Idem.

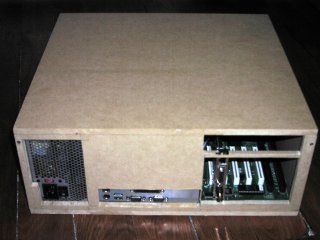

Face arrière, boîtier fermé et éléments en place.
Vue de la face arrière, boîtier fermé. Il manque encore une pièce venant tenir les cartes d'extension en place.

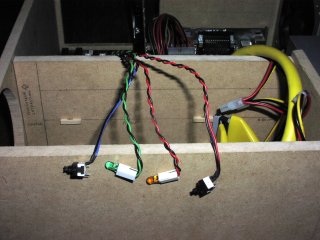

Eléments à placer en façade.
Une des dernières étapes à réaliser, des plus anecdotiques mais paradoxalement des plus compliquées. Placer en face avant les divers éléments tels que :
Il est particulièrement difficile de trouver des éléments permettant de donner un aspect "hifi" au boîtier et compatible avec le PC.

Les étapes suivantes sont :
